Her biri değil sprey aerosol valfi her itici gaz için üretilmiştir. Sıvılaştırılmış bir gazın iç basınç dinamikleri, sıkıştırılmış bir gazınkinden tamamen farklı davranır ve bu farklılıklar, conta elastomerinden valf gövdesi çapına ve veyaifis boyutuna kadar her bileşen seçim kararında dalgalanır. Bu eşleşmenin yanlış yapılması contanın bozulmasına, tutarsız püskürtme çıkışına ve erken ürün arızasına yol açar. Bunu doğru yapmak, ürünün tüm raf ömrü boyunca tutarlı performans göstermesi anlamına gelir.
Bu kılavuz, iki ana itici gaz sınıfını, anahtar valf alt bileşenlerini ve her kullanım durumu için en önemli spesifikasyon parametrelerini kapsayan, valf-itici gaz uyumluluğunu belirleyen teknik hususları açıklamaktadır.
İki İtici Yakıt Sınıfı ve Nasıl Davrandıkları
Her aerosol itici sistem iki temel kategoriden birine girer: sıvılaştırılmış gaz itici gazlar or sıkıştırılmış gaz iticileri . Bu kategoriler birbirinin yerine kullanılamaz ve her birinin mekanik davranışı, valf tasarımında farklı talepler doğurur.
Sıvılaştırılmış Gaz İtici Maddeler
Sıvılaştırılmış gaz itici gazlar, kabın içinde kısmen sıvı, kısmen buhar olmak üzere iki fazlı bir dengede bulunur. Ürün dağıtıldığında ve basınç anlık olarak düştüğünde, basıncı yeniden sağlamak için ilave sıvı buharlaşır. Bu kendi kendini düzenleyen davranış, kutunun hizmet ömrünün çoğu boyunca nispeten tutarlı bir basınç sağladığı ve yalnızca sıvı itici gazın neredeyse tükendiği sonlara doğru azaldığı anlamına gelir.
Yaygın örnekler arasında propan, n-bütan ve izobütan gibi hidrokarbonların yanı sıra hidroflorokarbonlar (HFC'ler) ve dimetil eter (DME) yer alır. İzobütan 20 santigrat derecede yaklaşık 3,1 barda çalışırken, propan aynı koşullar altında 8,4 bara yakındır.
Sıkıştırılmış Gaz İtici Maddeler
Sıkıştırılmış gaz itici maddeler (öncelikle nitrojen, karbon dioksit ve nitröz oksit) tamamen gaz fazında depolanır. Sıvı faz mevcut değildir. Kap basıncı, dağıtılan ürün miktarıyla neredeyse doğrusal bir ilişki içinde düşer: yarısı boş bir kutu, orijinal üst boşluk basıncının kabaca yarısına sahiptir. Formülasyon veya valf özel olarak bunu telafi edecek şekilde tasarlanmadıkça, püskürtme kuvveti ve parçacık boyutu ürünün ömrü boyunca gözle görülür şekilde değişir.
Sıkıştırılmış gazlar çoğu sıvılaştırılmış sistemden önemli ölçüde daha yüksek başlangıç basınçlarında çalışır. Nitrojen basınçlı kutular oda sıcaklığında 8-12 bar'a kadar doldurulabilir; bu da, sürünme veya ekstrüzyon arızası olmadan bu basınçlara uzun süre maruz kalacak şekilde derecelendirilmiş valf bileşenlerinin (contalar, gövdeler ve mahfaza) kullanılmasını gerektirir.
- İki fazlı: sıvı buhar
- Kendi kendini düzenleyen basınç
- Kullanım ömrü boyunca tutarlı püskürtme çıkışı
- Tipik aralık: 20 °C'de 2 – 8 bar
- Solvente dayanıklı contalar gerektirir
- Örnekler: bütan, izobütan, DME, HFC'ler
- Tek fazlı: yalnızca gaz
- Kullanımla birlikte basınç düşer
- Püskürtme kuvveti zamanla azalır
- Tipik aralık: Dolumda 6 – 12 bar
- Yüksek basınçlı sürünme direnci gerektirir
- Örnekler: N2, CO2, N2O
Aerosol Valf Anatomisi: Uyumluluğu Belirleyen Bileşenler
Bir aerosol valf düzeneği, her birinin seçilen itici gaz ve konsantreyle uyumluluğu açısından bağımsız olarak değerlendirilmesi gereken birkaç ayrı bileşenden oluşur. Her parçanın ne yaptığını anlamak, uyumluluk kararlarının neden montaj düzeyinden ziyade bileşen düzeyinde verildiğini açıklığa kavuşturur.

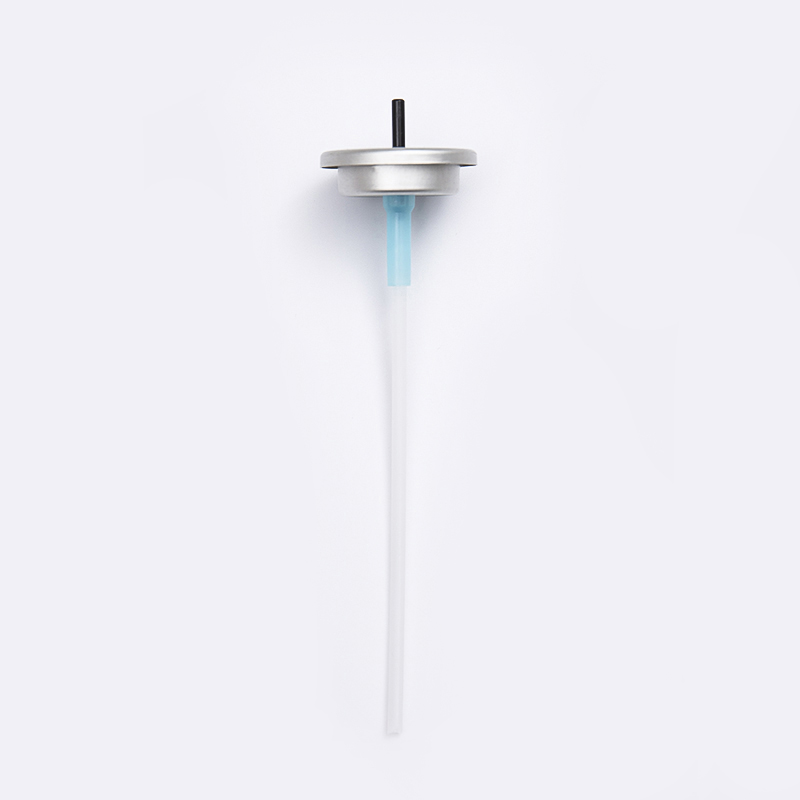

Valf Gövdesi
Valf gövdesi merkezi hareketli elemandır. Çalıştırıldığında aşağı doğru kayar, iç kanalları hizalar ve basınçlı ürünün kaptan gövde deliği boyunca aktüatör nozülüne doğru ilerlemesine izin verir. 2.80 Valf Gövdesi (hem plastik hem de metal konfigürasyonlarda mevcuttur) endüstrinin en yaygın olarak belirtilen gövde çaplarından biridir ve akış hızı kontrolü ile basınç altında yapısal dayanıklılık arasında bir denge sunar.
Gövde malzemesi seçimi iki faktöre bağlıdır: konsantre ve itici gazla kimyasal uyumluluk ve çalışma basıncında mekanik performans. Agresif organik solventlerin mevcut olduğu durumlarda genellikle metal gövdeler tercih edilirken, plastik gövdeler su bazlı ve düşük solventli formülasyonlarda yeterli performans sunar.
Valf Çekirdeği: 4.60 Serisini Anlamak
4.60 Valf Çekirdeği Serisi (plastik), ölçülü dozu veya sürekli akış deliği boyutlarını belirleyen bir ek parça ailesini ifade eder. 4,60 tanımı, baypas sızıntısını önlemek ve tekrarlanabilirliği sağlamak için vana muhafazasının içine tam olarak oturması gereken göbek ek parçasının milimetre cinsinden nominal dış çapını ifade eder.
Ölçülü doz uygulamaları (kişisel bakım, farmasötik aerosoller, belirli endüstriyel yağlayıcılar) için valf çekirdeğinin delik geometrisi, çalıştırma başına dağıtılan hacmi doğrudan belirler. Delik üzerindeki artı veya eksi 0,05 mm'lik toleranslar, uygulamaya bağlı olarak klinik veya fonksiyonel olarak önemli olan yüzde birkaç doz değişimine dönüşebilir.
Gasket System
Hiçbir bileşen itici gaza conta kadar duyarlı değildir. Gövde arayüzüne oturan elastomer contalar, sıkıştırma setine (sürekli yük altında kalıcı deformasyona), kimyasal şişmeye ve plastikleştiricilerin itici gaz veya konsantre tarafından çıkarılmasına karşı dayanıklı olmalıdır.
Valve Housing
housing encloses and supports all other components. For standard aerosol applications, housing materials are most commonly acetal copolymer (POM), nylon, or polypropylene — each with specific solvent and chemical resistance profiles. Metal housings are employed for extreme-pressure or aggressive-solvent applications where plastic housings would risk stress cracking or solvent absorption.
Yakıt Tipine Göre Conta Malzemesi Seçimi
Conta elastomer uyumluluğu, aerosol valf spesifikasyonunda en kritik değişkendir. Yanlış malzeme belirli itici gazlarla temas ettiğinde şişecek, sertleşecek, çatlayacak veya çözülecek, bu da conta bütünlüğünü tehlikeye atacak ve sahada arızalara yol açacaktır. Aşağıdaki tablo, ilk malzeme seçimi için pratik bir referans sağlar.
| İtici Gaz / Konsantre Türü | Önerilen Elastomer | Anahtar Özelliği | Tipik Uygulama |
|---|---|---|---|
| Hidrokarbon LPG: bütan, izobütan, propan | Buna-N (NBR) | Mükemmel hidrokarbon direnci, düşük şişme | Saç spreyi, deodorant, böcek ilacı |
| Dimetil Eter (DME) | EPDM veya Neopren | DME direnci; NBR, DME'de bozulur | Su bazlı aerosoller, ev temizleyicileri |
| HFC (HFC-134a, HFC-152a) | Neopren, EPDM | Florokarbon inertliği | Tıbbi MDI'ler, özel kaplamalar |
| Sıkıştırılmış Azot (N2) | EPDM, Silikon | Basınç kayma direnci, inert gaz uyumluluğu | Gıdaya uygun dağıtıcılar, ilaç |
| Karbon Dioksit (CO2) | EPDM | CO2 gazı geçirgenliğine karşı dayanıklılık | İçecek dağıtma, endüstriyel |
| Azot Oksit (N2O) | EPDM, Silikon | Oksitleyici uyumluluğu, bozulma yok | Gıda kreması, özel |
| Yüksek solventli konsantre hidrokarbon | Buna-N, yüksek yoğunluklu kalite | Çift direnç: solvent hidrokarbon | Endüstriyel yağlayıcılar, boyalar |
Bu tablo genel rehberliği yansıtmaktadır; gerçek uyumluluk her zaman amaçlanan kullanım sıcaklığı aralığında spesifik formülasyona daldırma testiyle doğrulanmalıdır.
Valf Bileşeni Spesifikasyonu: Parçaların İtici Sistemlerle Eşleştirilmesi
Tek tek valf bileşenlerinin seçilmesi, çeşitli parametrelerin kombinasyon halinde değerlendirilmesini gerektirir. Tüm itici gaz ve konsantre sistemlerinde tek bir spesifikasyon işe yaramaz.
Mil Çapı ve Akış Hızı Hususları
2,80 mm valf gövdesi sürekli sprey kişisel bakım ve ev ürünleri kategorileri için neredeyse evrensel bir standarttır. Bu çap, 0,30-0,50 mm aralığındaki bir gövde deliğiyle birleştiğinde çoğu saç bakımı, vücut spreyi ve hidrokarbon itici gazların kullanıldığı genel ev tipi aerosol uygulamaları için uygun akış hızları sağlar.
Giriş basıncının başlangıçta daha yüksek olduğu ancak ürün ömrü boyunca önemli ölçüde düştüğü sıkıştırılmış gaz sistemleri için, kullanım ömrü sonu basınç koşullarında yeterli akışı sağlamak ve kendi kendini düzenleyen buhar basıncı davranışının yokluğunu telafi etmek için biraz daha büyük bir gövde orifisi belirtilebilir.
Sıvılaştırılmış ve Sıkıştırılmış İtici Maddeler için Delik Boyutlandırması
Sıvılaştırılmış gaz sistemleri, kutunun hizmet ömrünün çoğu boyunca nispeten sabit basıncı koruduğu için, delik boyutu, dar bir hedef basınç penceresi etrafında optimize edilebilir. Basınçlı gaz sistemleri, ilk gün ve son gün performansı önemli ölçüde farklılık göstereceğinden, kabul edilebilir akış hızı konusunda daha geniş bir tolerans gerektirir. Uygulamada, sıkıştırılmış gaz vanası düzenekleri biraz daha büyük delik boyutları (bazı konfigürasyonlarda 0,40-0,60 mm) kullanır ve değişken sprey geometrisi için daha geniş bir kabul aralığına sahip aktüatör tasarımlarını içerebilir.
Valf Çekirdeği (4.60 Serisi) Seçim Kriterleri
İçinde 4.60 Valf Çekirdeği Serisi seçim değişkenleri giriş deliğini, ölçüm odası hacmini (ölçülü doz tasarımları için) ve çıkış deliğini içerir. Daha yüksek basınçlı sıkıştırılmış gaz uygulamaları, sürekli basınçlarda akma deformasyonunu önlemek için daha sıkı kalıp toleranslarına sahip mühendislik sınıfı polimerlerden üretilmiş çekirdekler gerektirebilir. Bir bütan sisteminde 3,5 bar'da doğru şekilde çalışan standart dereceli çekirdekler, 8-10 bar nitrojen sisteminde aylarca süren hizmet boyunca boyutsal sapmalar geliştirebilir.
Gerçek Dünya Aerosol Uygulamalarında Valf Tasarımı
principles described above translate directly into specification decisions across a wide range of aerosol product categories. A hair spray using an isobutane/propane blend requires a fundamentally different valve assembly than a food-grade nitrogen-pressurized cream dispenser — even though both are nominally aerosol valves.
Kişisel Bakım Aerosolleri (LPG İtici Gaz)
Saç spreyleri, deodorantlar ve vücut spreyleri tipik olarak 2,5-4,5 barda izobütan veya propan/izobütan karışımı kullanır. Bu uygulamalarda neredeyse evrensel olarak NBR contalı plastik valf bileşenleri (2,80 plastik gövde, 4,60 serisi plastik göbek) kullanılır. Nispeten zararsız solvent ortamı ve orta düzeydeki basınçlar, tam plastik yapıya hiçbir engel oluşturmaz ve yüksek hacimli tüketim malları için birim maliyeti rekabetçi tutar.
Endüstriyel Bakım ve Yağlama Spreyleri
Nüfuz eden yağlar, ayırıcı maddeler ve korozyon inhibitörleri sıklıkla hidrokarbon itici maddeleri konsantre aromatik veya petrol solvent bazlarıyla birleştirir. Bu formülasyonlar asetal ve naylon bileşenlere saldırarak akışı azaltan veya conta geometrisini tehlikeye atan şişmeye neden olabilir. Solvent sınıfı Buna-N contalarla birleştirilmiş metal gövdeler bu kategorideki standart yanıttır.
İlaç ve Gıdaya Uygun Aerosoller
Tıbbi inhalerler ve gıdaya uygun dağıtım sistemleri en sıkı düzenleyici incelemeyle karşı karşıyadır. Valf bileşenlerinin, gerçek depolama koşulları altında valf malzemelerinden ürüne geçebilecek bileşikler grubu olan ekstrakte edilebilir ve sızabilir maddeler açısından doğrulanması gerekir. Bu uygulamalar genellikle metal gövdeler, farmasötik düzeyde EPDM contalar ve 6-24 ay gibi hızlandırılmış eskitme dönemleri boyunca yürütülen resmi uyumluluk çalışmalarını gerektirir.
Çevre Odaklı Reformülasyonlar
Düzenleyici kurumlar, küresel ısınma potansiyeline dayalı olarak HFC itici gazlar üzerindeki kısıtlamaları sıkılaştırmaya devam ederken, formülasyon ekipleri basınçlı CO2, N2 ve basınçlı hava çözümlerine yöneldi. Bu değişim, valf özelliklerinde (özellikle contalar ve gövde malzemeleri) ilgili bir güncellemeyi gerektirmektedir çünkü sıkıştırılmış gaz itici gazlar, valf bileşenleri ile değiştirdikleri sıvılaştırılmış gaz sistemlerinden farklı şekilde etkileşime girmektedir. Valf düzeneklerini eski ürünlerden yeniden validasyona tabi tutmadan taşıyan ekipler sıklıkla conta arızası veya tutarsız doz dağıtımıyla karşılaşıyor.
Uyumluluk Doğrulaması: İtici Gaz-Valf Eşleştirmesi için Test Protokolleri
Bileşenlerin genel uyumluluk kılavuzuna göre seçilmesi bitiş noktası değil başlangıç noktasıdır. Tüm aerosol valf düzenekleri, gerçek dünyadaki depolama ve kullanım senaryolarını temsil eden koşullar altında gerçek formülasyona ve itici gaza göre doğrulanmalıdır.
Conta and stem samples are submerged in the propellant-concentrate mixture at 20, 40, and 50 degrees Celsius for 7, 28, and 90 days. Weight gain exceeding 5 percent in a gasket elastomer typically signals problematic swell that will compromise seal force and flow geometry.
Hızlandırılmış eskimeyi simüle etmek için komple valf düzenekleri dolu kutulara kıvrılır ve 40-50 santigrat derecede saklanır. 1, 3, 6 ve 12 ayda yapılan sızıntı testi, zaman içinde contanın bütünlüğünü doğrular.
Parçacık boyutu dağılımı, püskürtme açısı ve çalıştırma başına kütle çıkışı kutu ömrünün başlangıcında ve aralıklarla ölçülerek tutarlılık belgelenir - özellikle basınç düşüşünün beklendiği sıkıştırılmış gaz sistemleri için.
Daldırma verileri, sızıntı sonuçları ve püskürtme performansı verileri, düzenleyici başvuruları ve tedarik zinciri denetimlerini destekleyen bir uyumluluk dosyasında derlenir.
İtici Yakıt Trendleri ve Bunların Valf Spesifikasyonuna Etkileri
aerosol industry's propellant landscape is actively shifting under pressure from environmental regulation, supply chain dynamics, and evolving consumer product categories. Each shift carries direct implications for valve component selection.
Dimetil Eter Büyümesi
DME, su bazlı aerosol ürünlerdeki hidrokarbonların kısmi veya tam yerini alacak şekilde büyümüştür. Suyla karışabilirliği bir avantajdır; NBR contalarına karşı agresif davranışı bir zorluktur. Hidrokarbondan DME'ye geçiş yapan ürünlerin conta seçimini yeniden doğrulaması gerekir (çoğu durumda NBR yerine EPDM veya neopren kullanılır) ancak bu, varsayılmak yerine resmi olarak onaylanmalıdır.
Su Bazlı Sistemlerde Basınçlı Gazın Kabulü
Markalar uçucu organik bileşik (VOC) içeriğini azaltmaya çalışırken, nitrojen ve CO2 su bazlı sistemlerde (temizlik ürünleri, gıda spreyleri, kişisel bakım) ilgi görmeye başladı. Sıkıştırılmış gaz sistemleri aynı zamanda daldırma tüpü seçimine de dikkat edilmesini gerektirir: sıvı fazda itici gazın bulunmaması, ürün viskozitesinin daldırma tüpüne akışı tek başına yönettiği anlamına gelir, bu da daldırma tüpünün iç çapını daha önemli bir akış sınırlayıcı değişken haline getirir.
Düşük GWP'li HFO İtici Gazlar
Hidrofloroolefinler (HFO'lar), özellikle HFO-1234ze ve HFO-1234yf, HFC'lere daha düşük GWP'li alternatifler olarak aerosol kullanımına giriyor. Mevcut veriler EPDM ve bazı floroelastomerlerin bu itici gazlarla iyi performans gösterdiğini öne sürerken, NBR farklı sonuçlar gösteriyor. HFO yakıtlarıyla çalışan valf mühendisleri, eski HFC verilerinden tahmin yapmak yerine doğrudan uyumluluk testlerine öncelik vermelidir.
Valf-İtici Gaz Eşleştirmesi için Pratik Spesifikasyon Kontrol Listesi
following checklist consolidates the specification considerations covered in this guide. It is designed to support engineering teams during the valve selection phase of a new product development or reformulation project. To review a specific aerosol valfi Uygulamanıza yönelik konfigürasyon için vana tedarikçinizden alacağınız bileşen düzeyindeki veri sayfaları önemli bir başlangıç kaynağıdır.
- İtici gazın sıvılaştırılmış gaz mı yoksa sıkıştırılmış gaz sistemi mi olduğunu belirleyin.
- Doldurma basıncını beklenen maksimum depolama sıcaklığında (genellikle 50 santigrat derece) oluşturun.
- Konsantrede bulunan tüm kimyasal sınıfları tanımlayın: hidrokarbonlar, esterler, ketonlar, alkoller, su, silikonlar.
- Conta elastomerini hem itici gaz hem de konsantre uyumluluğuna göre seçin; yalnızca itici gazın kendisi değil, kombinasyon da önemlidir.
- Solvent içeriğine ve çalışma basıncına göre plastik veya metal gövde ve göbeklerin uygun olup olmadığını belirleyin.
- Beklenen basınç aralığında hedef akış hızını karşılayacak şekilde boyutlandırılan delikler — sıkıştırılmış gaz kullanılıyorsa basınç düşüşünü hesaba katın.
- Viskoziteyi ve tüp uzunluğunu konsantre etmek için uygun daldırma tüpü malzemesini ve çapını seçin.
- Gerçek formülasyon-itici gaz karışımında bileşen daldırma testi yapın.
- Dolu kutu stabilite testini ticari olarak piyasaya sürülmeden önce en az 3 ay boyunca 40-50 santigrat derecede çalıştırın.
- Mevzuat bildirimlerini ve tedarik zinciri denetimlerini desteklemek için tüm uyumluluk bulgularını resmi bir dosyada belgeleyin.
Sıkça Sorulan Sorular
S1: Sıvılaştırılmış gaz itici gazlar için tasarlanmış bir valf ile sıkıştırılmış gaz itici gazlar için tasarlanmış bir valf arasındaki temel fark nedir?
core difference lies in operating pressure behavior and gasket requirements. Liquefied gas systems maintain relatively stable pressure through most of the can's life, allowing precise orifice optimization and permitting NBR or neoprene gaskets in hydrocarbon systems. Compressed gas systems have higher initial pressure that declines linearly, requiring gaskets with excellent creep resistance such as EPDM or silicone, and often slightly larger orifice dimensions to maintain acceptable spray performance as pressure drops over time.
S2: 4.60 Valf Çekirdeği Serisi neden bir sayıyla belirtiliyor? Bu neyi ifade ediyor?
4.60 designation refers to the nominal outer diameter of the core insert, measured in millimeters. This dimension governs the fit of the core within the valve housing and is a standardized reference used across the aerosol industry to ensure interchangeability and dimensional consistency. Different orifice configurations and metering chamber volumes are available within the same 4.60 outer diameter family, allowing performance customization without changing housing tooling.
S3: Buna-N contalı bir valf, dimetil eter (DME) itici gazıyla kullanılabilir mi?
Bu genellikle önerilmez. NBR (Buna-N) contalarının DME varlığında şiştiği ve bozunduğu bilinmektedir. İtici gaz olarak DME kullanan ürünler, DME temasında önemli ölçüde daha iyi boyutsal stabilite sergileyen EPDM veya neopren contalar kullanmalıdır. NBR contalı eski bir ürün DME'yi içerecek şekilde yeniden formüle ediliyorsa contanın yeniden validasyonu zorunludur; ticari geçişten önce DME içeren formülasyona daldırma testi tamamlanmalıdır.
S4: 2,80 plastik gövde ne zaman metal gövdeye yükseltilmelidir?
Her iki gövde de aynı 2,80 mm nominal çapı paylaşır. Plastik versiyon, standart aerosol basınçlarında su bazlı ve orta solventli formülasyonlar için uygundur. Konsantrede esterler, aromatik hidrokarbonlar veya ketonlar gibi agresif solventler mevcut olduğunda metal versiyonu gereklidir; çalışma basıncı plastiğin sürünme direnci eşiğini aştığında; veya düzenleyici gerekliliklerin çıkarılamayan materyalleri zorunlu kıldığı durumlarda. Metal gövdeler maliyete ve ağırlığa katkıda bulunur ancak zorlu formülasyon ortamlarında uygun seçimdir.
S5: Yeni bir itici gaz için conta malzemesini onaylamadan önce daldırma testi ne kadar süreyle yapılmalıdır?
Endüstri uygulaması, beklenen en yüksek servis sıcaklığında (50 santigrat derece) en az 28 günlük daldırma gerektirirken, 90 günlük verilerin uzun raf ömrüne sahip ürünler için daha kesin olduğu düşünülmektedir. Ağırlık artışı, boyutsal değişim ve sertlik değişiminin tümü ölçülür. Farmasötik ve gıdayla temas eden uygulamalar için düzenleyici çerçeveler, bir uyumluluk iddiasının resmi olarak desteklenebilmesi için hızlandırılmış koşullar altında 6-24 aylık doldurulmuş kutu stabilite verileri gerektirebilir.
S6: Aerosol valfleri aşırı sıcaklıklara karşı test ediliyor mu ve bu durum itici gaz uyumluluğu açısından neden önemlidir?
Evet. Aerosol ürünleri eksi 10 santigrat derece (soğuk zincir veya açık havada kış mevsiminde depolama) ila 50 santigrat derece veya daha yüksek (yaz aylarında araçlar, tropik nakliye konteynırları) arasında değişen sıcaklıklara maruz kalabilir. Düşük sıcaklıklar conta elastomerlerini sertleştirip sızdırmazlık kuvvetini azaltabilirken, yüksek sıcaklıklar sıvılaştırılmış gaz sistemlerinde kap basıncını artırır ve itici gaz ile valf malzemeleri arasındaki kimyasal etkileşimi hızlandırır. Spesifikasyon kararları, yalnızca ortam koşullarını değil, her zaman amaçlanan depolama sıcaklığı aralığının tamamındaki performansı referans almalıdır.
